四层PCB板无忧采购
  • 账期服务

    先采购
    后付款

  • 电子合同

    安全便捷
    高效采购

  • 价格透明

    在线计价
    价格透明

  • 交期保障

    数字化智能工厂
    交期有保障

  • 品质卓越

    品质有保障
    质量体系健全

  • 逾期赔付

    打样
    逾期赔付

四层板免费打样

3pcs订单总金额≤300全部减免

  • 不限尺寸
  • 不限板材
  • 不限板厚
  • 不限工艺
  • 不限颜色
2天出货免费全测全国包邮
免费打样
四层板批量390元/㎡起
  • 0.8-1.6mm
  • 线宽线距:4/4mil
2天出货江浙沪皖赣粤6省包邮
立即下单
四层PCB板制造能力

提供免费的DFM检查,我们可以建议4层PCB堆叠

  • 铜厚度内铜最大4oz,外铜最大8oz
  • 最小孔径0.15mm
  • 表面处理有铅喷锡、无铅喷锡、沉金、OSP、沉银、沉锡、电镀金、化学镍钯金
  • 板厚0.4 mm-3.2 mm
  • 字符颜色白色/黑色/定制
  • 阻焊颜色绿色/冷白色/蓝色/黑色/黄色/红色/哑光黑色/哑光绿色/定制
  • 接受盲孔或埋孔
  • 100% 测试
  • 准交率98%以上
四层PCB板叠层结构
了解更多
四层PCB板出货检验标准
  • 成品出货检验报告
  • 测试报告
  • 切片检验报告
  • 可焊性试验报告
四层PCB板应用行业
  • 精密仪器
  • 数码设备
  • 通讯设备
  • 智能家电
  • 医疗电子
  • 智能汽车

为什么选择捷配

高精密设备,造就高品质产品
  • 维嘉数控六轴钻孔机
  • 全自动沉铜(PTH)设备
  • 宜美智在线AOI检测机
  • 芯碁激光LDI曝光机
  • 批量自动测试机

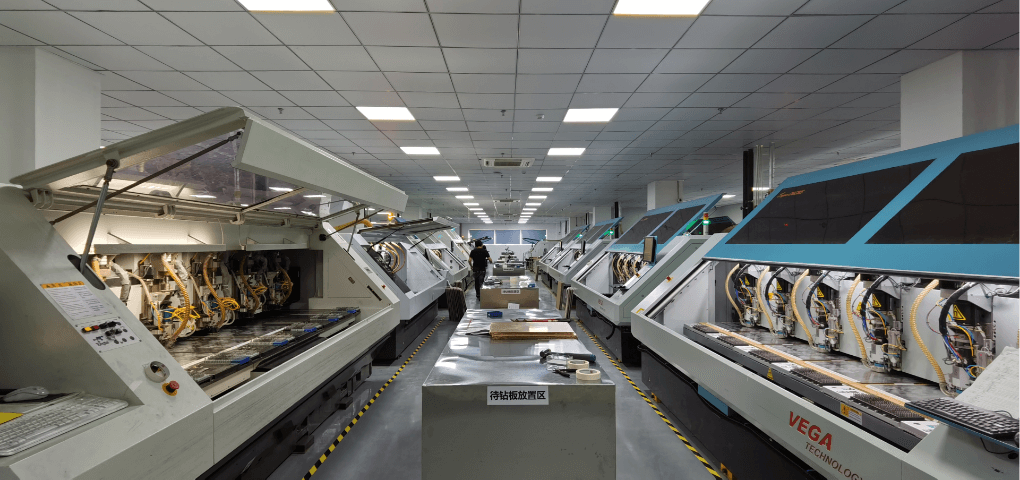

  • 维嘉数控六轴钻孔机

    采用六轴直线电机驱动;
    主轴转速:200krpm/160krpm;
    钻孔精度:±0.02mn;

    用于多层板导电图形层之间的导通孔的钻孔

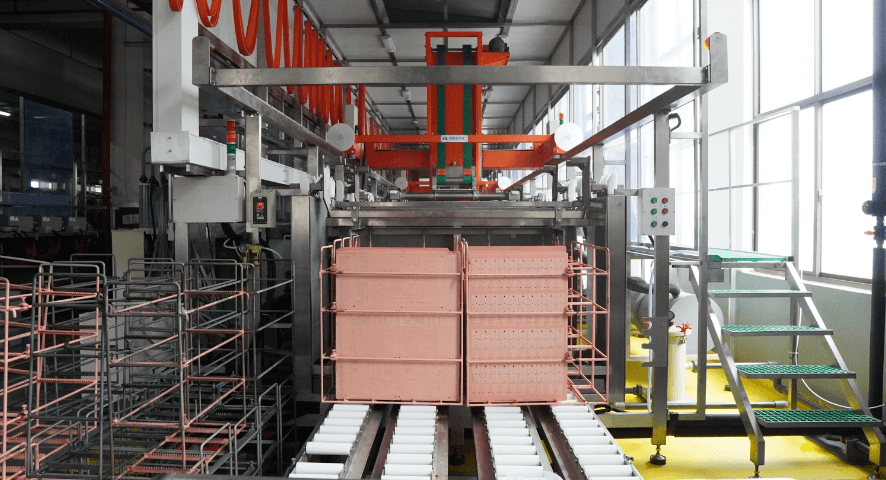

  • 全自动沉铜(PTH)设备

    精选国内高端品牌,保证孔铜均匀性,确保镀铜质量。

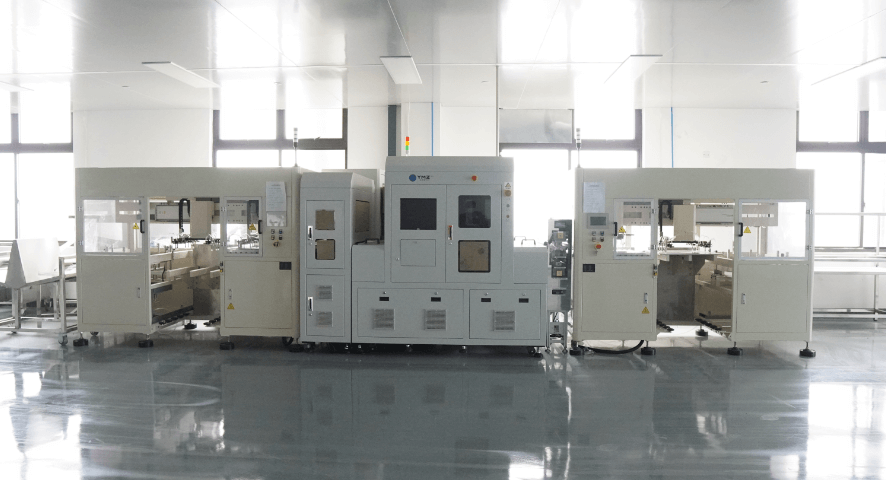

  • 宜美智在线AOI检测机

    CCD摄像头定位,分辨率达5μm,100%测试功能性开短路,漏测率为0,确保每一片出货都是良品。

  • 芯碁激光LDI曝光机

    大功率曝光光源设计,高精度成像和定位系统,用于导电图形转移时的图形曝光成像。

    对位和成像精度高至±10μm,更高的平行景深,更高的生产性参数和更高的质量。

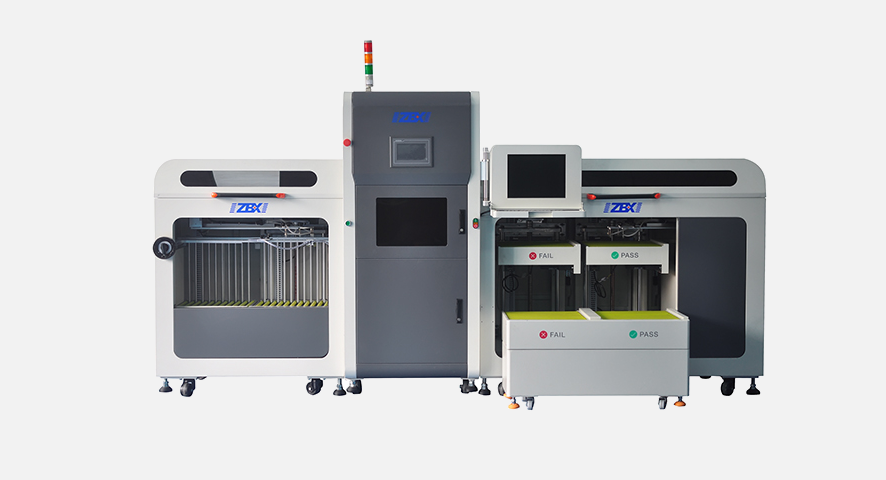

  • 批量自动测试机

    我们采用先进的批量自动测试机,利用机械手臂传送方式,彻底改变传统测试作业。精确定位,兼容多种治具,实现自动化上下料,自动分辨合格与不合格电路板,并且具备光幕保护,确保操作安全。通过不间断的自动测试和高效的循环送料与收料,大幅提升生产效率,特别适用于中大批量的PCB生产,降低人工成本、减少检测错误率。

好评如潮
四层PCB板常见问题
4层 PCB 的最佳堆叠结构是什么?
有些人认为以下 4 层 PCB 堆叠是最好的:
1. GND
2. 信号
3. 信号
4. GND
原因如下:
1. 信号层与接地平面相邻。
2. 信号层与其相邻平面紧密耦合(靠近)。
3. 接地平面可充当内部信号层的屏蔽。(我认为这需要缝合??)
4. 多个接地平面降低了电路板的接地(参考平面)阻抗并减少了共模辐射。
但是,我会告诉你,没有最好的 4 层 PCB 堆叠,一切都取决于你的应用。
什么时候应该选择 2 层 PCB 或 4 层 PCB?
双面PCB和四层PCB都是常见的印刷电路板。什么时候选择双层PCB,什么时候选择四层电路板,这需要根据不同的应用需求来确定,其中包括:
1、由于4层PCB比双面PCB具有更多的布线,因此4层PCB可以在更小的空间内实现更多的功能。
2.如果您的项目更复杂,则需要4层PCB。
3.如果您的应用需要良好的耐用性,请选择4层PCB。
4、如果考虑合理的预算,最好选择2层PCB。
5、由于考虑交货时间,2层PCB的交货时间比4层PCB更快。
总之,您还需要根据其他更多情况来决定是选择双面PCB还是4层PCB。
为什么要尝试 4 层 PCB?
因为4层PCB多出了两个信号走线层,有利于电路板的小型化和复杂设备的集成化。而且4层PCB有利于设计人员进行可制造性设计。
详细内容请参考本文的4层PCB的优势以及应用场景。
设计和使用4层PCB意味着什么?
4 层 PCB 意味着有 4 层用于传输电信号:顶层、内层 1、内层 2 和底层。
4层 PCB 的制造成本是多少?
4层PCB的价格及制造成本取决于制造所用的材料、是否有埋孔、阻抗控制等特殊工艺、数量、交货日期、表面处理工艺;甚至不同的PCB厂家,价格也有所差异。
